BS21 Lab の製品 - 足長ピンソケットセット(製品番号:BS21LAB-007)

23/july/2013 新規
24/july/2013 更新

ピン長=10.5mm の足長ピンソケット 1×6 ピン、1×8 ピン、1×10 ピン、2×3 ピンが、それぞれ5個ずつの合計20個入っています。

  1. 概要
  2. ギャラリー
  3. ご購入方法
  4. 注意事項
  5. 免責事項
  6. 添付品の一覧
  7. 仕様
  8. おまけ
  9. RPi

・概要

本製品は部品です。これ単独では何も出来ませんので御注意下さい。

なお、実用に支障無い程度で、ソケット部分に細かいキズや凹みがあったり、ピンが多少曲がっていたりします。ご了承ください。


・ギャラリー

全体写真:クリックすると拡大します。これで全数(20個)です。(上記の通り、細かいキズや凹みが見えます)
View

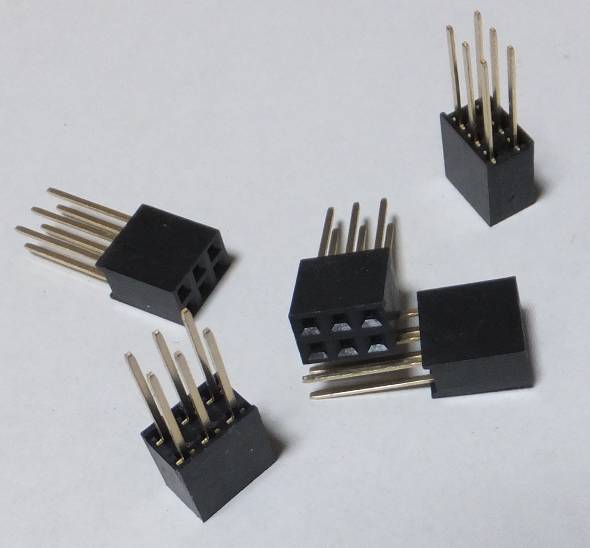

上記写真のうち、2×3 ピンソケットだけを拡大した写真が、これです。
2×3ピンソケット5ヶ
2×3 ピンソケットは、Arduino Uno, Leonardo の ICSP ピン(SPI 通信)や、Arduino Due の SPI 通信を利用したシールドに使用できます。 ピンが長いので、複数枚の SPI 通信を使うシールドをスタックできます。(なお、本製品に Arduino 本体やバニラシールドは付属していません)

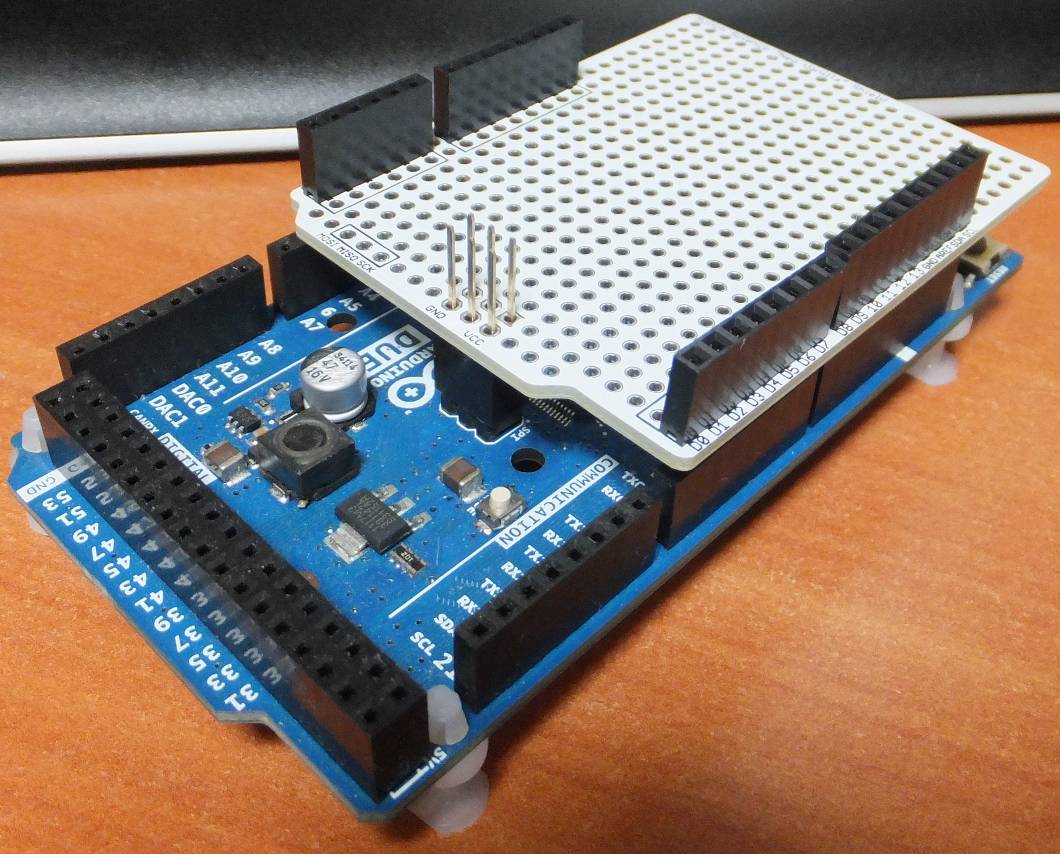

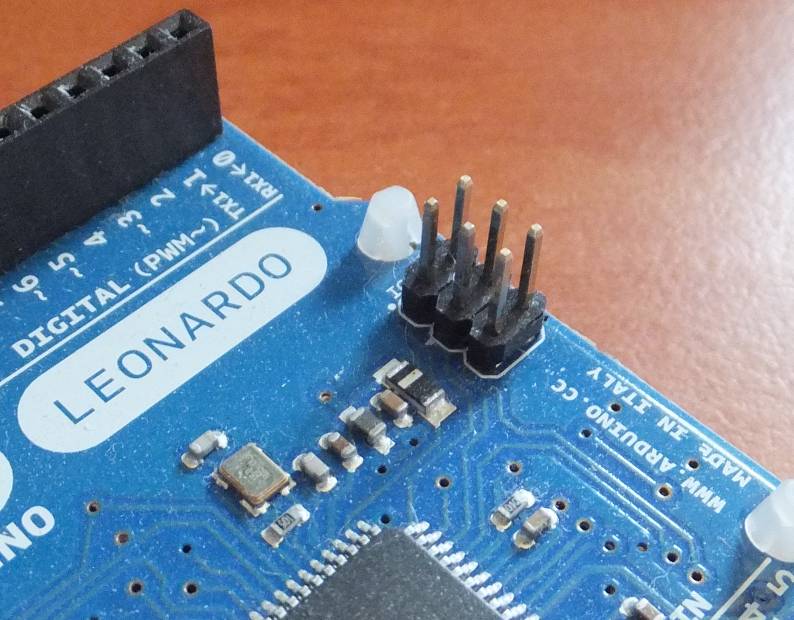

Arduino Leonardo の ICSP ピン Arduino Due の SPI ピン

・ご購入方法

本製品は、以下のサイトで取り扱って頂いております。

(株)スイッチサイエンス様


・注意事項

鋭利な部分が多数有りますので、怪我等に十分に注意してください。


・免責事項

本製品は人命等に関わる装置への利用につきまして、考慮されておりません
また、本製品を使用した事によって発生しました如何なる事象につきまして、弊社は責任を負いかねますので御了承下さい。


・添付品の一覧

以下がそろっている事を御確認ください。
万一、不足している場合は、info@bs21−lab.com (スパム対策で全角文字にしてます) まで、御連絡下さい。

名称型番メーカー個数コメント
(1)ピンソケット(10.5mm長) 1×6 ピン4UCON-#186884UCON5個ピン間隔は 2.54mm (100mil) です。
(2)ピンソケット(10.5mm長) 1×8 ピン4UCON-#186894UCON5個ピン間隔は 2.54mm (100mil) です。
(3)ピンソケット(10.5mm長) 1×10 ピン4UCON-#199504UCON5個ピン間隔は 2.54mm (100mil) です。
(4)ピンソケット(10.5mm長) 2×3 ピン4UCON-#186774UCON5個ピン間隔は 2.54mm (100mil) です。
(5)取扱説明書BS21LAB-007(P1)弊社製1枚
おまけつまみ付きジャンパーピン2228GGNeltron4〜6個おまけです。弊社の在庫が減り次第、終了します。早い者勝ち。

※ 御購入時点で、ピンが折れてしまっているなど、明らかに修正不可能な場合は、交換に応じます(御連絡下さい)。
※ 一方、多少のキズや、ラジペンで修正可能なピン曲がり等は、御容赦ください。
※ なお、全部5個で統一しているのは、袋詰めの際に、小生が数え間違えないようにする為、だけの理由です。(統一して無いと、小生の性格からして、数え間違える可能性大ですので)


・仕様

ソケット高さ8.5mm±0.15mm※黒色の樹脂製
ピンの長さ10.5mm±0.2mm※ピン断面形状は、正方形ではなく、長方形(0.64mm×0.4mm)になっています
耐電圧500V AC/DC
最大電流3A
使用温度-40℃〜+105℃

※詳細は、以下のメーカー SpecSheet をご覧下さい。
1×n ピンの共通 SpecSheet(図では 1×14 ピンになってますので、適宜、1×6、1×8、1×10 ピンに読み替えてください)
2×3 ピンの SpecSheet(図では 2×14 ピンになってますので、適宜、2×3 ピンに読み替えてください)


・おまけ

“おまけ”として「つまみ付きジャンパーピン」が4〜6個程度、同梱されています。あくまで“おまけ”ですので、これに関しましては無保障とさせて頂きます。
色も、黒赤黄緑青白、の中から適当に選んでいます。(本当にザッと掴んで、入れているので、全部同じ色になるかもしれません。個数もキッチリ5個になってないかも)

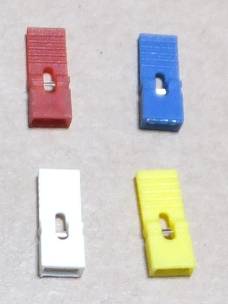

つまみ付きジャンパーピン

この“おまけ”は、弊社の在庫が(適量まで)減り次第、終了しますので、早い者勝ちです。
・・・もっとも、しばらくは続けますので、ご安心を・・・(買い過ぎました)

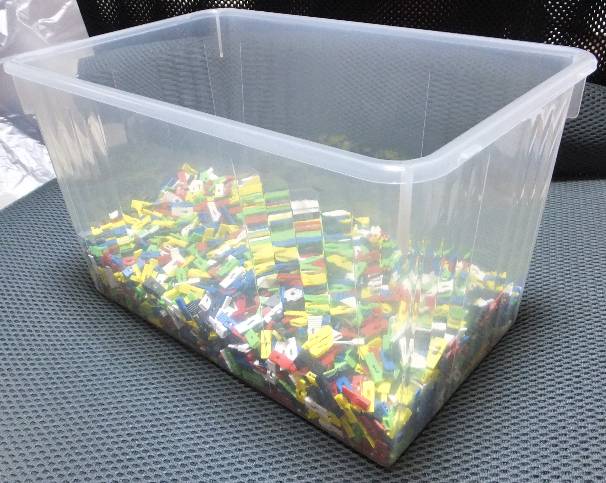

ジャンパーピン入れ


・RPi

1×10ピンソケット2ヶと、2×3ピンソケット1ヶを使った、ちょっと苦しい応用例。
…と言うか、かなりキツイです。無理すれば入る感じ。1×10ピンソケットの樹脂部を、紙ヤスリ等でちょっと削った方が良いかも。
それと高さも不足ぎみ。写真の ICB-88GH 基板が、黄色の RCA コネクタと干渉してしまう高さです。(なお、本製品に Raspberry Pi 本体や ICB-88GH 基板は付属しておりません)
※ 蛇足かもしれませんが、両面ユニバーサル基板じゃないと、半田付けの時に悩む事になります。(達人なら片面基板でも、やってやれない事はないんでしょうが、でもやっぱり悩みそう。)

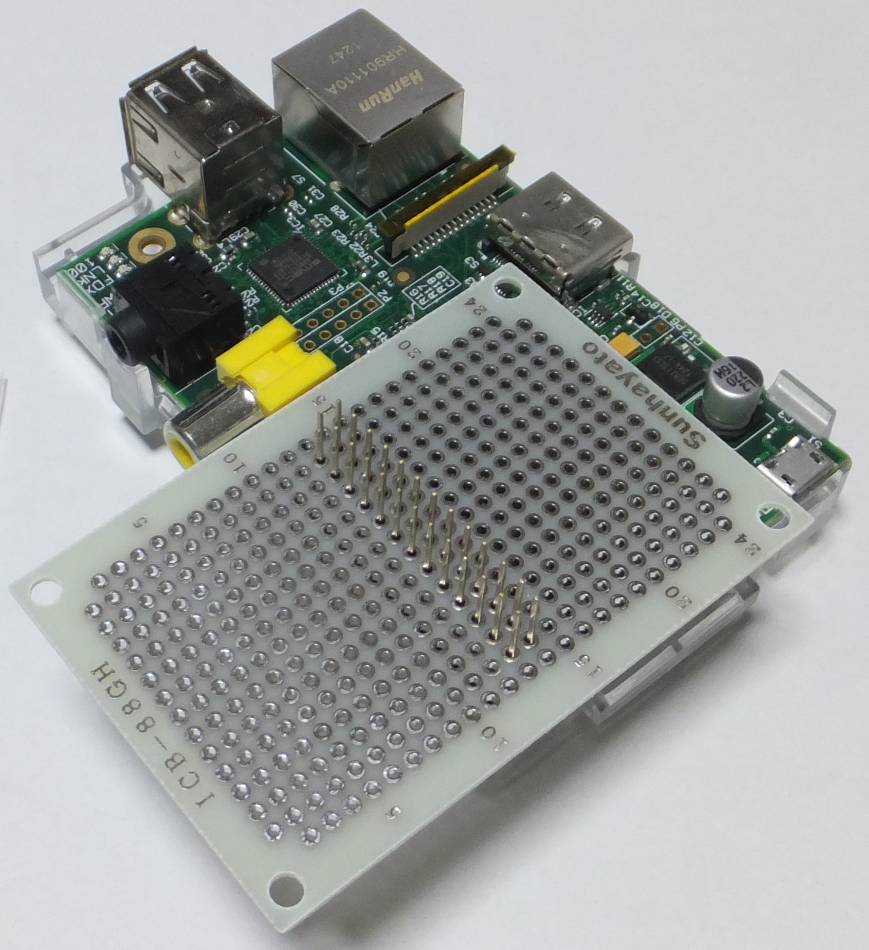

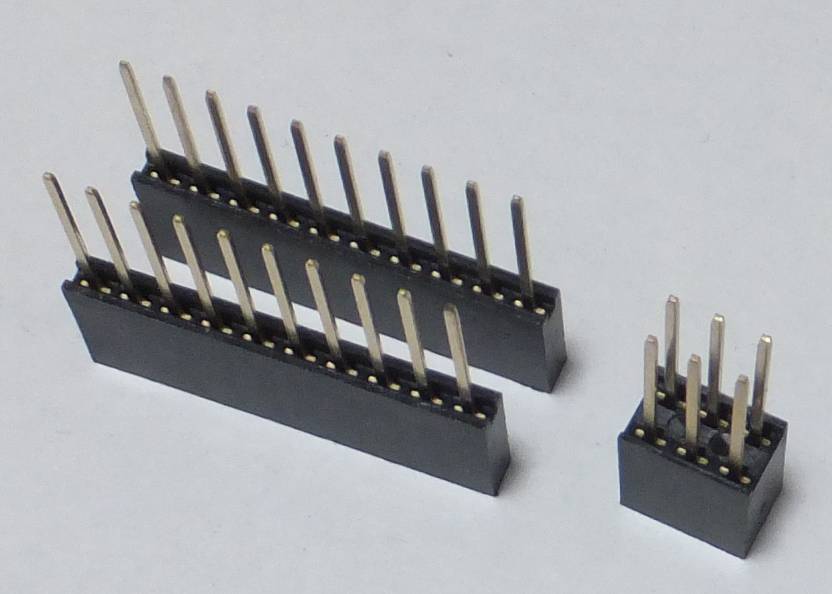

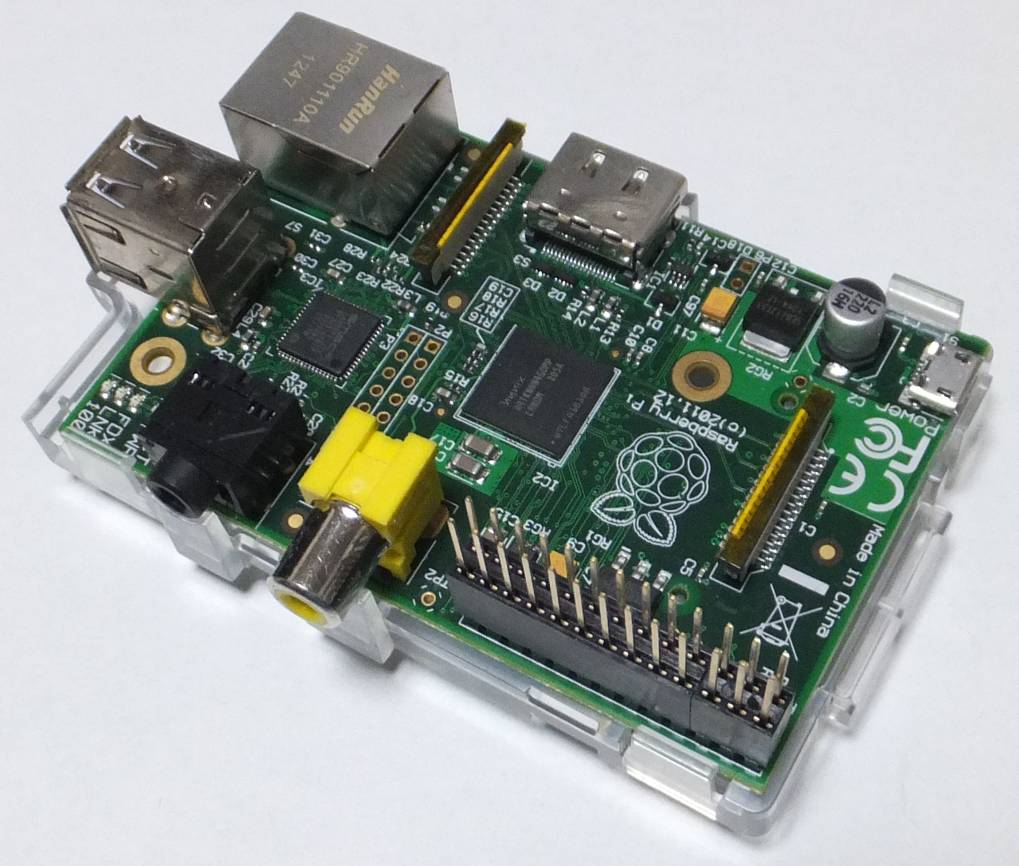

1×10ピンソケット2ヶ+2×3ピンソケット1ヶ Raspberry Pi の GPIO に装着 Raspberry Pi と ICB-88GH 基板
