DS1337RTC ライブラリの解説です。

前提条件
添付のサンプル・スケッチ
サポートしている機能

・前提条件

この DS1337RTC ライブラリは、Arduino IDE 付属の Wire ライブラリに加えて、「Arduino Playground - Time」で公開されている Time ライブラリも必要になります。
Time ライブラリを download し、arduino フォルダの中の libraries フォルダの中に入れておいてください。

基本的には、アラーム設定関係は DS1337RTC ライブラリのメンバー関数を呼び出します。それ以外の日時関係は Time ライブラリのメンバー関数を呼び出します。

※ 現バージョンでは DS1337 のアラーム２を読み書きするメンバー関数はありません。

・添付のサンプル・スケッチ

「DS1337RTC ライブラリ」には、5つのサンプル・スケッチが添付されています。

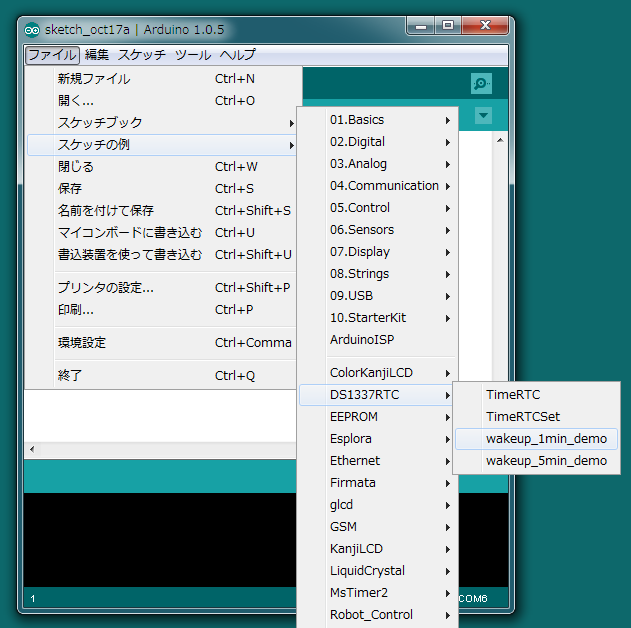

Arduino IDE の「ファイルメニュー」⇒「スケッチの例」⇒「DS1337RTC」で選択する事が可能です。

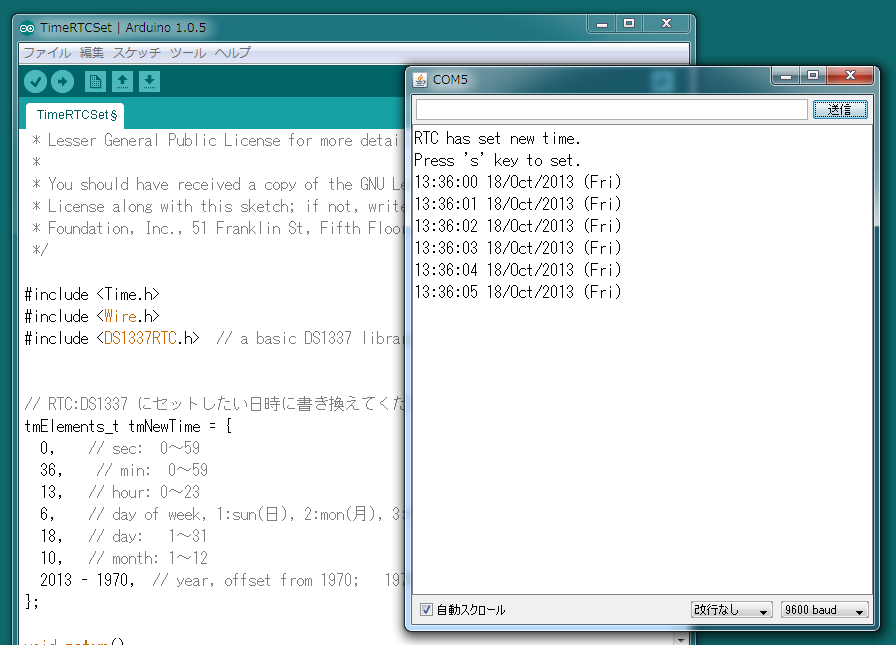

・TimeRTCSet	…	DS1337 に日時を設定するスケッチ例です。
・TimeRTC	…	DS1337 の現在の日時を読み出してシリアルモニターに転送するスケッチ例です。
・print_clock_and_batt_cap	…	DS1337 の現在の日時と、単四電池６本の電圧を読み出してシリアルモニターに転送するスケッチ例です。
・wakeup_1min_demo	…	１分ごとに Arduino を起動させるスケッチ例です。
・wakeup_5min_demo	…	５分ごとに Arduino を起動させるスケッチ例です。

・サポートしている機能

「DS1337RTC ライブラリ」のサポートしている機能を、以下に列挙します。

wakeup の方法：

定義	値	コメント
DS1337RTC_WAKEUP_EVERY_SEC	1	毎秒：使用しません(Arduinoの起動そのものに数秒かかる為、毎秒起動は逆立ちしても不可能です)。ただし、DS1337の初期状態によっては、この設定になっている場合がありえます。
DS1337RTC_WAKEUP_EVERY_MIN	2	毎分：指定の秒ごとに wakeup する
DS1337RTC_WAKEUP_EVERY_HOUR	3	毎時：指定の分/秒ごとに wakeup する
DS1337RTC_WAKEUP_EVERY_DAY	4	毎日：指定の時/分/秒ごとに wakeup する
DS1337RTC_WAKEUP_EVERY_WEEK	5	毎週：指定の曜日/時/分/秒ごとに wakeup する
DS1337RTC_WAKEUP_EVERY_MONTH	6	毎月：指定の日/時/分/秒ごとに wakeup する

曜日：DS1337では 1～7 の範囲になります。Time ライブラリもこれと同じです。DS1337 以外の RTC では違う値になってたりするので要注意です。

定義	値	コメント
DS1337RTC_DOW_SUN	1	日 ※timeDayOfWeek_t の dowSunday と同じです。
DS1337RTC_DOW_MON	2	月 ※timeDayOfWeek_t の dowMonday と同じです。
DS1337RTC_DOW_TUE	3	火 ※timeDayOfWeek_t の dowTuesday と同じです。
DS1337RTC_DOW_WED	4	水 ※timeDayOfWeek_t の dowWednesday と同じです。
DS1337RTC_DOW_THU	5	木 ※timeDayOfWeek_t の dowThursday と同じです。
DS1337RTC_DOW_FRI	6	金 ※timeDayOfWeek_t の dowFriday と同じです。
DS1337RTC_DOW_SAT	7	土 ※timeDayOfWeek_t の dowSaturday と同じです。

DS1337RTC クラスの public メンバー関数：

関数名	戻り値	パラメータ	コメント
DS1337RTC	無し	無し	コンストラクタ
getCurrTime	time_t	void	現在の日時を取得。	Time ライブラリの setSyncProvider 関数に渡します。
getCurrTime	void	tmElements_t &tm	現在の日時を取得。	通常はこちらの方が使いやすいです。
setCurrTime	void	time_t t	日時を設定
	void	tmElements_t &tm
	void	uint8_t hr, uint8_t min, uint8_t sec, uint8_t day, uint8_t month, uint16_t yr		※引数の並びに注意：時/分/秒/日/月/年(2000～2099)の順です
getWakeupTime	uint8_t	tmElements_t &tm	設定されている次回の wakeup 日時と、wakeup の方法 (DS1337RTC_WAKEUP_EVERY_XXX のいずれか) が返されます
setWakeupTimeEveryMin	void	tmElements_t &tm	毎分、指定の秒に wakeup させます。
	void	void		0秒指定
	void	uint8_t sec		sec秒指定
setWakeupTimeEveryHour	void	tmElements_t &tm	毎時、指定の分/秒に wakeup させます。
	void	uint8_t min		min分0秒指定
	void	uint8_t min, uint8_t sec		min分sec秒指定
setWakeupTimeEveryDay	void	tmElements_t &tm	毎日、指定の時/分/秒に wakeup させます。
	void	uint8_t hr, uint8_t min		hr時min分0秒指定
	void	uint8_t hr, uint8_t min, uint8_t sec		hr時min分sec秒指定
setWakeupTimeEveryWeek	void	tmElements_t &tm	毎週、指定の曜日/時/分/秒に wakeup させます。
	void	uint8_t dayOfWeek, uint8_t hr, uint8_t min		dayOfWeek = DS1337RTC_DOW_xxx のいずれか
	void	uint8_t dayOfWeek, uint8_t hr, uint8_t min, uint8_t sec		dayOfWeek = DS1337RTC_DOW_xxx のいずれか
setWakeupTimeEveryMonth	void	tmElements_t &tm	毎月、指定の日/時/分/秒に wakeup させます。
	void	uint8_t day, uint8_t hr, uint8_t min		引数の並びに注意：日(day)から指定します
	void	uint8_t day, uint8_t hr, uint8_t min, uint8_t sec		引数の並びに注意：日(day)から指定します
getWakeupFlag	uint8_t	void	wakeup フラグの状態を取得します。指定の Wakeup 日時で電源 ON した時は 0 以外に、他の方法で電源 ON した時は 0 になります。
clearWakeupFlag	void	void	wakeup フラグを強制的にクリアします。	通常、使う事は無いでしょう。
powerOff	bool	void	電源を OFF にします。目覚めよ！xxduino！シールドからの９Ｖ供給が停止します。 USB 接続されていない場合、直ぐに Arduino が停止しますので、直前で、各種データを保存or送信し、次に目覚める Wakeup 日時を設定してから、これを呼び出してください。
powerOffWithoutWaking	bool	void	電源を OFF にします。目覚めよ！xxduino！シールドからの９Ｖ供給が停止します。Wakeup 日時も無視されますので、USB 接続するまで RTC/SRAM 以外は眠り続けます。 USB 接続されていない場合、直ぐに Arduino が停止しますので、直前で、各種データを保存or送信してから、これを呼び出してください。目覚めよ！xxduino！シールドのアラーム１出力を強制 OFF する時も、この関数を呼び出してください。
calcDayOfWeek	uint8_t	uint8_t day, uint8_t month, uint16_t yr	曜日の計算	DS1337RTC_DOW_xxx のいずれか注意:2000/3/1～2100/2/28 の範囲でしか正しい値になりません。

グローバル変数：

変数名	型	コメント
RTC	DS1337RTC	上記の DS1337RTC クラスをインスタンス化したグローバル変数
