BS21 Lab の製品 - RaspberryPi 用ピンソケットセット（製品番号：BS21LAB-013）

22/dec/2013 新規
26/dec/2013 更新

ソケット高＝13.59mm、ピン長＝9.65mm の 2×13 ピンソケットが、４個入っています。

  1. 概要
  2. ギャラリー
  3. ご購入方法
  4. 注意事項
  5. 免責事項
  6. 添付品の一覧
  7. 仕様
・概要

本製品は部品です。これ単独では何も出来ませんので御注意下さい。

なお、実用に支障無い程度で、ソケット部分に細かいキズや凹みがあったり、ピンが多少曲がっていたりします。ご了承ください。

・ギャラリー

全体写真：クリックすると拡大します。これで全数（４個）です。（上記の通り、細かいキズや凹みが見えます）
View

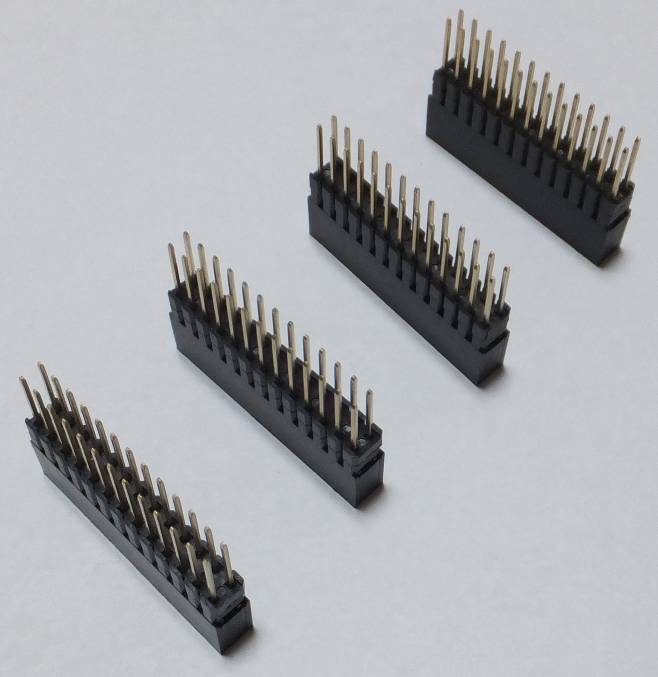

立てて並べた状態。
View

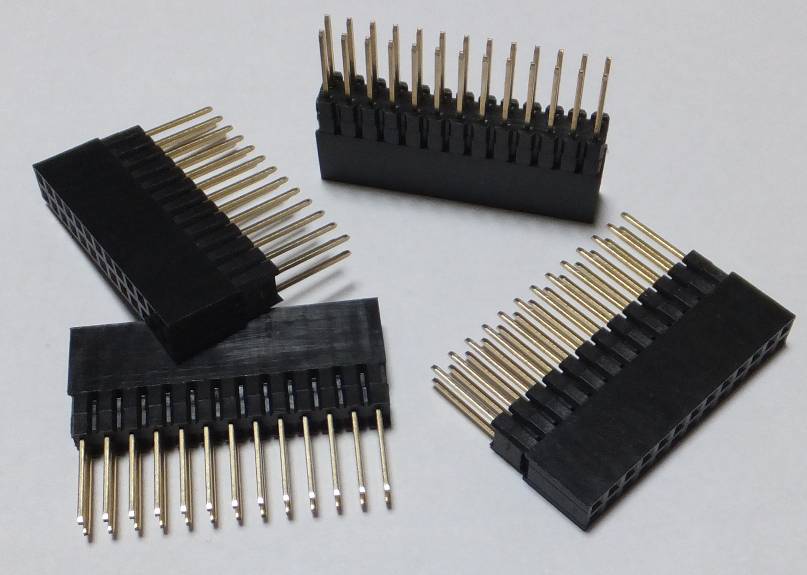

乱雑に置いた状態。
View

・ご購入方法

本製品は、以下のサイトで取り扱って頂いております。

(株)スイッチサイエンス様

・注意事項

鋭利な部分が多数有りますので、怪我等に十分に注意してください。

・免責事項

本製品は人命等に関わる装置への利用につきまして、考慮されておりません。
また、本製品を使用した事によって発生しました如何なる事象につきまして、弊社は責任を負いかねますので御了承下さい。

・添付品の一覧

以下がそろっている事を御確認ください。
万一、不足している場合は、ｉｎｆｏあっとまーくｂｓ２１−ｌａｂ．ｃｏｍ (スパム対策で全角文字にしてます) まで、御連絡下さい。

名称型番メーカー個数コメント
(1)2×13 ピンソケット
(ソケット高＝13.59mm、ピン長＝9.65mm)		4UCON-#084074UCON4個ピン間隔は 2.54mm (100mil) です。
(2)取扱説明書BS21LAB-013(P1)弊社製1枚

※ 御購入時点で、ピンが折れてしまっているなど、明らかに修正不可能な場合は、交換に応じます（御連絡下さい）。
※ 一方、多少のキズや、ラジペンで修正可能なピン曲がり等は、御容赦ください。

・仕様

ソケット高さ13.59mm±0.25mm※黒色の樹脂製
ピンの長さ9.65mm±0.25mm※ピン断面形状は、正方形ではなく、長方形(0.64mm×0.6mm)になっています
耐電圧1000V AC/DC
最大電流3A
使用温度-40℃〜+105℃

※詳細は、以下のメーカー SpecSheet をご覧下さい。
2×13 ピンの SpecSheet（図では 2×12 ピンになってますので、 適宜、2×13 ピンに読み替えてください。また、有るのは First と Second Plastic のみです。Third と Last Plastic は有りません。 ちなみにこのプラスチック、外そうと思えば外せれます。）
